Дополнительная информация о серии модемов FlexDSL Orion (включая FlexDSL Orion2+)

Модемы FlexDSL Orion и Orion2 обладают более интересными функциональными возможностями в сравнении с конкурентами. Наиболее важные моменты, реализованные в данных модемах, описаны в этом документе:

  • диапазон рабочих температур всех без исключения компонент от -40°C до +85°C;
  • компоненты никогда не работают на пределе, что благоприятно сказывается на ресурсе устройства в целом;
  • модемы используют новейшие чип-сеты и легко перепрограммируемые логические матрицы, что позволяет оптимально приспосабливаться под любую задачу клиента сейчас и в будущем;
  • Orion — это комплексное решение, включающее не только репитеры, но и оконечные модемы для удаленного питания, например, камер видеонаблюдения;
  • лучшее исполнение, герметичные корпуса, низковольтное питание, низкое потребление, долговечность, высококачественный дизайн.

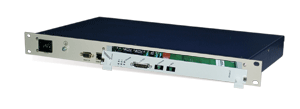

Пример: CO/LTU (с удаленным питанием) ——————— репитеры —————————— CPE/NTU

CO/LTU (с удаленным питанием) репитеры CPE/NTU

DSL-модемы и системы FlexDSL Orion и Orion2 разработаны на основе стандарта G.SHDSL (ITU Rec. G.991.2), который представляет собой лучшую из нескольких симметричных DSL-технологий, объединяемых в единый индустриальный стандарт, обеспечивающий адаптацию скорости, увеличение расстояния, спектральную совместимость, низковольтное питание и разнообразие применений. Новая технология кодирования, как результат стандарта G.SHDSL, дает возможность кодировать больше данных в пределах частотного спектра и названа TC-PAM (Trellis Coded Pulse Amplitude Modulation).

Что такое Orion2+

Модемы Orion2+ — это полностью обновленные известные DSL-модемы FlexDSL Orion2. Модели Orion2 способны передавать со скоростью до 5,7 Mбит/с по медной паре. Сегодняшний Orion2+ способен передавать до 11,4 Mбит/с или даже до 15,2 Mбит/с по одной медной паре, в зависимости от версии чипсета.

Лучшее кодирование TC-PAM-64/128 обеспечивает дистанцию передачи больше, чем у технологии VDSL/ADSL. Более того, качество передачи будет существенно выше, чем VDSL т.к. позволяет работать с меньшими помехами на линии и соответственно имеет лучшую спектральную совместимость с другими xDSL-приложениями.

Особенность состоит в том, что действительно высокая скорость реализуется только в стандарте G.SHDSL, основанном на TC-PAM. Ведь пока только стандарт G.SHDSL позволяет, определяет и способствует использовать репитеры.

Вывод: Модемы Orion2+ являются единственно возможным решением для передачи на дальние расстояния со скоростью до 11,4 или 15,2 Mбит/с по одной медной паре!

Важность спектральной совместимости

Спектральная совместимость двух систем передачи определяется эффектом перекрестных помех, который одна система наводит на другую в одном и том же кабеле. Как известно, медные пары упаковываются в кабеле вместе в различных количествах (именно от этого количества и зависит марка кабеля). В связи с такой близостью пар по отношению друг к другу некоторая энергия передается на одну из смежных пар. Т.к. DSL-сервис не внедрен всем клиентам одновременно, к тому же технологии и стандарты появляются постепенно, поэтому обычное явление, когда даже в одном узле используется смесь технологий.

Из опыта известно, что некоторые технологии генерируют больше интерференций и перекрестных помех, чем другие.

Различные типы DSL в кабеле используют различные полосы пропускания. В зависимости от интенсивности сигнала и расположения в спектре различные типы DSL-систем могут или не могут быть совместимыми друг с другом.

В представлении DSL-систем, спектральная совместимость очень важна, потому, что применение любого нового сервиса не должно ухудшать другие сервисы в кабеле. Более того, имеющиеся сервисы в кабеле не должны мешать новому сервису.

Стандарт SHDSL развивался не только в плане возможности взаимодействия сетей, но и также вобрал в себя спектральные характеристики существующих систем кодирования и технологий передачи во всех используемых в пределах существующих сетей.Стандарт SHDSL или G.991.2 основан на модификациях HDSL2 и использует TC-PAM, обеспечивающий повышение спектральной эффективности.

В отличие от VDSL, G.SHDSL спектрально совместим с ADSL, по причине маленьких шумов и небольших перекрестных помех между кабелями, поэтому G.SHDSL может работать в одном и том же кабеле с ADSL, HDSL, HDSL2 и IDSL без помех. Такие характеристики позволяют провайдерам использовать G.SHDSL и ADSL в одной сервисной платформе.

Скорость, расстояние и спектральная плотность

Следующая таблица дает вам представление о возможности скоростей данных, используемых Orion2 и Orion2+, зависящих от TC-PAM кодирования.

TC-PAM

Orion2

Orion2+

Orion2+
улучшенный DSL Chipset

Рекомендуемые скорости



Baserate

Скорость (кбит/с)

Baserate

Скорость (кбит/с)

Baserate

Скорость (кбит/с)

Скорость (кбит/с)

4

2- 35

128- 2240

2- 39

128- 2496

128

8

3- 71

192- 4544

3- 79

192- 5056

192- 1152

16

3-60

192-3840

4-106

256- 6784

4-119

256- 7616

192- 4160

32

12-89

768-5696

4-142

256- 9088

4-159

256-10176

2048- 8960

64

2-178

128-11392

2-199

128-12736

5440-12736

128

4-238

256-15232

7040-15232

О включении скорости. Обычно, если возможно, лучше выбрать кодирование TC-PAM пониже. Это дает лучшую устойчивость к помехам. Но в принципе, все зависит от параметров кабеля в первую очередь.

Следующая диаграмма представляет зависимость расстояния от скорости данных с различным уровнем TC-PAM кодирования. Эта диаграмма для кабеля с диаметром сечения 0,4 мм (AWG 26). Также эту диаграмму можно считать оптимальной для различных кодирований. Она может меняться в зависимости от характеристик используемого кабеля (дальность от скорости).

Дистанция связи при безошибочной работе на кабеле 0,4 мм (эмулятор линий)

PAM-16

PAM-32

PAM-64

PAM-128

Скорость
(кбит/с)

Дальность
(м)

Скорость
(кбит/с)

Дальность
(м)

Скорость
(кбит/с)

Дальность
(м)

Скорость
(кбит/с)

Дальность
(м)

10184

10184

10184

1350

10184

1500

8000

8000

1750

8000

1700

8000

1900

5696

2400

5696

2600

5696

2100

5696

2100

4096

3000

4096

3100

4096

2500

4096

2400

2048

4400

2048

4300

2048

3650

2048

3100

Дистанция связи при безошибочной работе на кабеле КСПП-1,2 мм (на сети ОАО «Центртелеком»)

PAM-16

PAM-32

PAM-64

PAM-128

Скорость
(кбит/с)

Дальность
(м)

Скорость
(кбит/с)

Дальность
(м)

Скорость
(кбит/с)

Дальность
(м)

Скорость
(кбит/с)

Дальность
(м)

5056

7200

5632

7200

5120

7200

3840

7200

1600

13800

2048

13800

1600

13800

896

13800

768

19200

576

19200

320

19200

19200

Следующие диаграммы иллюстрируют спектральную плотность питания (ITU Rec. G.991.2 Annex G) с различными скоростями и различным кодированием TC-PAM. Чем выше уровень кодирования, тем меньше полоса пропускания используемая в кабеле. Но не забывайте, что выбирая уровень кодирования ниже, мы получаем большую устойчивость к помехам.
