CWDM-модули ввода/вывода FlexGain CWDM-OADM

CWDM-модули ввода/вывода FlexGain CWDM-OADM

FlexGain CWDM-OADM позволяют гибко управлять трафиком в волоконно-оптических сетях

Info Product

Категории: ,

Описание

  • Ввод/вывод одного CWDM-канала (две несущие, частотная сетка совпадает с частотной сеткой SFP CWDM-модулей)
  • Пассивная оптика
  • Низкие вносимые потери для транзитных CWDM-каналов
  • Выделенная длина волны конечному пользователю

Поставка OADM-модулей возможна в вариантах исполнения:

  • MiniRack 19″ 1 U
  • В пластиковом корпусе (для монтажа на стену или в муфту)
  • По ТЗ заказчика
  • Разъемы — LC, SC

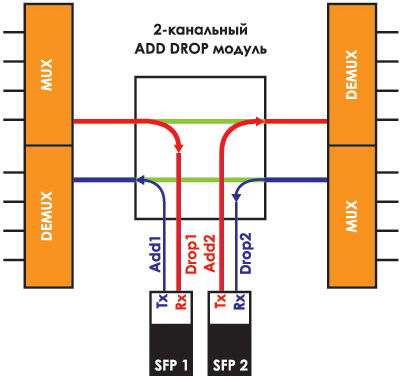

Принципиально выделяются OADM-модули одноканальные и двухканальные. Их отличие заключается в способности принимать и получать оптический сигнал от одного или двух мультиплексоров и физически обусловлено наличием одного или двух приемопередающих блоков. Соответственно, одноканальный OADM-модуль имеет один приемо-передающий блок и способен работать только с одним мультиплексором в «одну сторону». Двухканальный OADM-модуль имеет два приемо-передающих блока и способен работать «в две стороны» с двумя мультиплексорами/демультиплесорами.

Описание

Рабочие длины волн 1270, 1290, 1310, 1330, 1350, 1410, 1430, 1450, 1470, 1490, 1510, 1530,  1550, 1570, 1590, 1610
Add (вставляемый)/Drop (выделяемый) канал Любая длина волны из вышеперечисленных, нм
Вносимые потери для Tx1 и Tx2 ≤0,7 дБ
Вносимые потери для Rx2 to Rx1 ≤0,7 дБ
Оптическая развязка между каналами ≥25
Вносимые потери Drop1 ≤0,8 дБ
Вносимые потери Drop2 ≤0,8 дБ
Вносимые потери Add1 ≤0,8 дБ
Вносимые потери Add2 ≤0,8 дБ
Развязка Add/Drop-канала ≥30
Рабочая температура 0 … +70°C
Температура хранения -40 … +85°C
Тип коннектора SC, FC, LC (полировка UPC, APC)

Информация для заказа

Название

Тип / Конфигурация

Форм-фактор

Разъемы

Направление

Кол-во волн

Примечание

FG-CWDM-OADM-1D (1W)

Однонаправленный OADM

Пластиковый бокс

LC

1D

1W

Базовая модель

FG-CWDM-OADM-1D (2W)

Однонаправленный OADM

Пластиковый бокс

LC

1D

2W

Базовая модель

FG-CWDM-OADM-1D-SC

Однонаправленный OADM

Пластиковый бокс

SC

1D

1W

Аналог 1D(1W) с разъемами SC

FG-CWDM-OADM-2D-SC

Двунаправленный OADM

Пластиковый бокс

SC

2D

2W

Аналог 2D с разъемами SC

FG-CWDM-OADM-1D (2W)-sp

Однонаправленный OADM

Сплайс-кассета

Без разъемов

1D

2W

Для сварки в муфтах

FG-CWDM-OADM-2D-2F-2W

Двунаправленный OADM

Пластиковый бокс

LC

2D

2W

Двухволоконный тракт

FG-CWDM-OADM-1D-2F-2W

Однонаправленный OADM

Пластиковый бокс

LC

1D

2W

Двухволоконный тракт

FG-CWDM-OADM-1D-2D-2F-3W

Двунаправленный OADM

Пластиковый бокс

LC

2D

3W

Двухволоконный тракт

FG-CWDM-OADM-1D (2W)-I

Однонаправленный OADM

1U Minirack

LC

1D

2W

Индустриальный (-40…+85°C)

FG-CWDM-OADM-2D(4W)-I

Двунаправленный OADM

1U Minirack

LC / FC

2D

4W

Индустриальный (-40…+85°C)

FG-CWDM-OADM-2D(4W)

Двунаправленный OADM

Пластиковый бокс

LC

2D

4W

Расширенная конфигурация

FG-CWDM-OADM-2D(4W)-S

Двунаправленный OADM

Сплайс-кассета

Без разъемов

2D

4W

Расширенная конфигурация

FG-CWDM-OADM-1D(4W)

Однонаправленный OADM

Пластиковый бокс

LC

1D

4W

Расширенная конфигурация

FG-CWDM-OADM-1D(4W)-I

Однонаправленный OADM

1U Minirack

LC

1D

4W

Расширенная конфигурация

FG-CWDM-OADM-1D(4W)-S

Однонаправленный OADM

Сплайс-кассета

Без разъемов

1D

4W

Расширенная конфигурация

FG-CWDM-OADM-2D(6W)

Двунаправленный OADM

Пластиковый бокс

LC

2D

6W

Расширенная конфигурация (асимметрия 4+2)

FG-CWDM-OADM-2D(6W)-I

Двунаправленный OADM

1U Minirack

LC

2D

6W

Расширенная конфигурация (асимметрия 4+2)

Информация для заказа предоставлена максимально точно, но НАТЕКС настоятельно рекомендует при выборе модели для Вашего проекта получить подтверждение об актуальности данной модели на весь срок реализации проекта, направив запрос по эл.адресу
или задав вопрос на портале технической поддержки.

Документация

Техническое описание FG-CWDM-OADM-1D/2Dxxx
