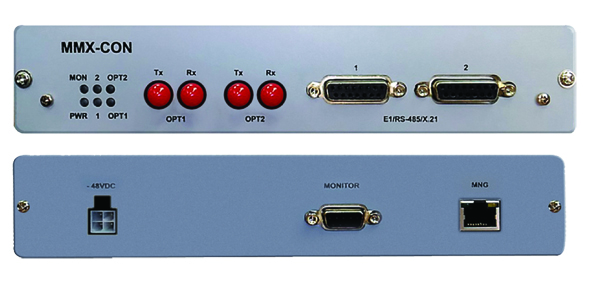

MMX-CON Конвертер интерфейсов Ethernet (100BT) в E3 (G.703)

MMX-CON Конвертер интерфейсов Ethernet (100BT) в E3 (G.703)

Аппаратура цифровой системы передачи MMX-CON обеспечивает преобразование 2-х потоков Е1, RS-485 или X.21 в любой комбинации в два потока С37.94.

Info Product

Категории: ,

Описание

Доступ к управлению модулем и контролю осуществляется с помощью программного пользовательского интерфейса, реализованного в виде командной строки при доступе по RS-232 и Telnet, или через систему управления SNMP v1. Обновление программного обеспечения осуществляется локально по RS-232, или удалённо через Telnet или TFTP-сервер.

Модуль реализован в виде платы в корпусе для крепления на DIN-рейку

Оборудование MMX-CON может применяться:

  • для подключения к аппаратуре гибкого мультиплексора Nateks MMX устройств релейной защиты не имеющих оптического интерфейса С37.94;
  • для подключения оборудования релейной защиты, поддерживающей интерфейс С37.94 к аппаратуре гибких мультиплексоров других вендоров.

Описание

Интерфейсы Е1
Импеданс 120 Ом
Скорость передачи 2048 кбит/с ± 50 ppm
Линейный код HDB3
Стандарт ITU-T G.703, G.704, G.706, G.732, G.736, G.775, G.823
Чувствительность приемника -12 dB
Фазовые дрожания в соответствии с рек. G.823
Тип разъема DB-15
Оптические интерфейсы
MMX-CON
Длина волны 830 ± 40 нм
Скорость передачи 2048 кбит/с ± 100 ppm
Стандарт IEEE C37.94
Тип разъема BFOC/2.5
Выходная мощность от -23 dBm до -11 dBm
Чувствительность приёмника -32 dBm
Максимальная мощность входного сигнала -11 dBm
MMX-CON (1310нм)
Длина волны 1310 ± 40 нм
Скорость передачи 2048 кбит/с ± 100 ppm
Стандарт IEEE C37.94
Тип разъема BFOC/2.5
Выходная мощность от -14 dBm до -3 dBm
Чувствительность приёмника -32 dBm
Максимальная мощность входного сигнала -3 dBm
Интерфейсы X.21
Стандарт ITU-T X.21
Тип разъема DB-15F
Скорость передачи 512 кбит/с (n x 64 кбит/c)
Интерфейсы RS-485
Стандарт EIA/TIA-485
Тип разъема DB-15F
Максимальная скорость передачи 115,2 кбит/с
Интерфейс Еthernet
Стандарт IEEE 802.3, 802.3u
Тип интерфейса 10/100 BaseT (автоопределение)
Скорость передачи до 100 Мбит/с
Контроль потока full/half duplex
Макс. размер пакета 1536 байт
Тип разъема RJ-45
Питание
Напряжение питания -36…-72 В
Потребляемая мощность < 9 Вт
Массогабаритные характеристики
Габариты модуля 219x43x200 мм
Масса модуля 1 кг
Условия эксплуатации
Температурный режим -5 … +45 С
Относительная влажность 5  …  95 %, без конденсата

Информация для заказа

Для заказа оборудования обращайтесь к представителям НАТЕКС, направив запрос по эл.адресу или задав вопрос на портале технической поддержки.

Документация

Краткое описание MMX-CON
