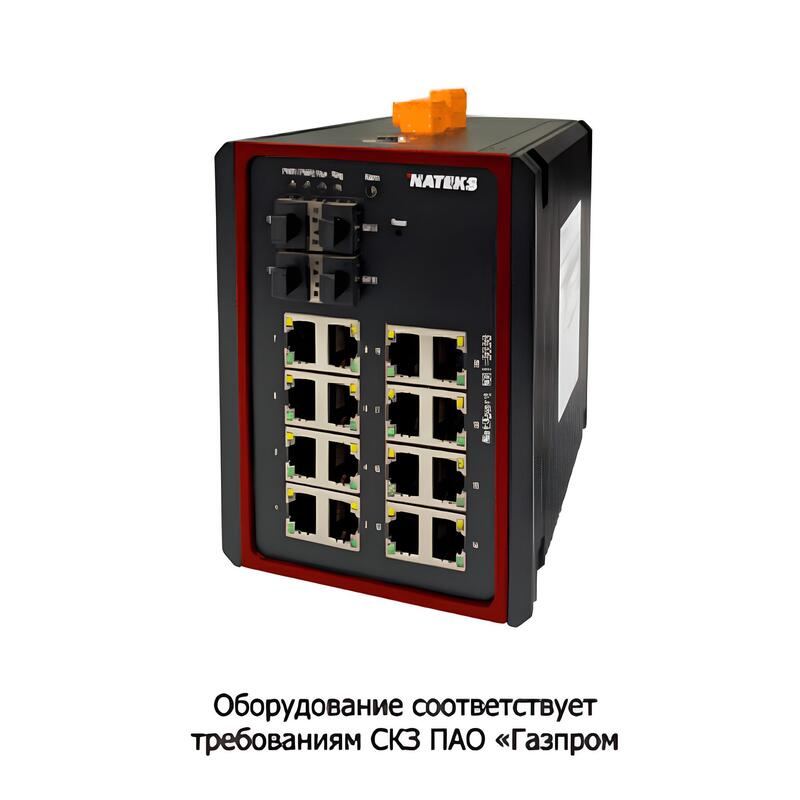

NetXpert NXI-3030 cерия промышленных Ethernet-коммутаторов 2-го уровня с креплением на DIN-рейку

NetXpert NXI-3030 cерия промышленных Ethernet-коммутаторов 2-го уровня с креплением на DIN-рейку

  • Поддержка стандартов 100BaseX, 1000BaseX на SFP-портах
  • Кольцевое резервирование: NX-Ring (время восстановления <50 мс), NX-FRing (время восстановления <20 мс), STP/RSTP/MSTP
  • Сетевая безопасность: HTTPS/SSL, SSH, TACACS+, IEEE802.1X, Radius, уровни привилегий пользователя, привязка MAC-адреса к порту
  • SSH, Telnet, Web-управление, SNMP V1/V2c/V3
  • Автоматическое резервирование и восстановление конфигурации
  • Аппаратная поддержка IEEE1588 PTPv2 (режимы BC, P2P TC, E2E TC, точность синхронизации ±100 нс)
  • DDM (SFP-порты)
  • PoE (в моделях NetXpert NXI-3030P)
  • Класс защиты IP40

Буклет NetXpert NXI-3030.pdf

Info Product

Категории: ,

Описание

  • Поддержка стандартов 100BaseX, 1000BaseX на SFP-портах
  • Кольцевое резервирование: NX-Ring (время восстановления <50 мс), NX-FRing (время восстановления <20 мс), STP/RSTP/MSTP
  • Сетевая безопасность: HTTPS/SSL, SSH, TACACS+, IEEE802.1X, Radius, уровни привилегий пользователя, привязка MAC-адреса к порту
  • SSH, Telnet, Web-управление, SNMP V1/V2c/V3
  • Автоматическое резервирование и восстановление конфигурации
  • Аппаратная поддержка IEEE1588 PTPv2 (режимы BC, P2P TC, E2E TC, точность синхронизации ±100 нс)
  • DDM (SFP-порты)
  • PoE (в моделях NetXpert NXI-3030P)
  • Класс защиты IP40

Буклет NetXpert NXI-3030.pdf

Описание

Коммутация
VLAN, PVLAN GMRP
GVRP static multicast
Агрегация портов, LACP IGMPv2/v3
Управление потоком QoS, 802.1p (CoS), DSCP
Ограничение скорости (ACL Rate Limiter) Очереди SP, WRR
Контроль широковещательных штормов (Storm control) Поддержка multicast
IGMP snooping
Отказоустойчивость и безопасность
NX-Ring, NX-Ring+, с временем восстановления <50 мс IEEE 802.1X
NX-FRing с временем восстановления <20 мс RADIUS
STP/RSTP/MSTP Уровни привилегий пользователей
ERPS Привязка MAC-адреса к порту
MRP ACL
HTTPS/SSL SSH/TACACS+
Управление и обслуживание
Console, Telnet, SSH, Web-управление Syslog
SNMPv1/v2c/v3 LLDP
Обновление ПО через SFTP/HTTP Автоматическое сохранение и восстановление конфигурации
Сигнализация состояния питания, конфликта IP/MAC, загрузки памяти и процессора, состояния кольцевой топологии, загрузки порта и др. IPv4/IPv6
DDM (SFP-порты) DHCP server/snooping/client, DHCP Option 82
Обнаружение петель ARP
RMON SNTP Client
Port mirroring (зеркалирование) PTP
Технические параметры
Поддерживаемые стандарты IEEE 802.3i (10BaseT)
IEEE 802.3u (100BaseT и100BaseFX)
IEEE 802.3ab (1000BaseT)
EEE 802.3z (1000BaseSX/LX)
EEE 802.3ad (Link aggregation)
IEEE 802.3x (Flow Control)
IEEE 802.1p (Class of Service)
IEEE 802.1Q (VLAN)
IEEE 802.1d (STP)
IEEE 802.1w (RSTP)
IEEE 802.1s (MSTP)
IEEE 802.1x (Network Access Control)
IEEE 802.1ab (LLDP)
IEEE 802.3af/at
IEEE 1588 V2 (PTP)
ITU-T G.8032 (ERPS)
МЭК 62439-2 (MRP)
Свойства коммутатора
Очереди 8
Количество VLAN 4K
VLAN ID 1 … 4094
Количество Multicast-групп 8K
MAC-таблица 8K
Буфер 4 Мбайт
Пропускная способность До 29,8 Мпакет/с
Задержка коммутации <5 мкс
Размер Jumbo Frame 9,6 кбайт
Интерфейсы
Порты Gigabit Ethernet SFP-порты: 100BaseX, 1000BaseX, 10/100/1000BaseT(X)
Порты RJ-45: 10/100/1000BaseT(X), Auto MDI/MDI-X
Порты Fast Ethernet SFP-порты: 100BaseX
Порты RJ-45: 10/100BaseT(X), Auto MDI/MDI-X
Консольный порт RJ-45, RS232
Разъём “сухих” контактов 3-контактный 5,08 мм 250 В AC/220 В DC макс., 2 A макс.
Индикаторы
Индикаторы на передней панели Запуск: Run
Авария: Alarm
Питание: PWR1, PWR2
Кольцо: Ring
Порт: Link/ACT, скорость (порт RJ-45)
Link/ACT (оптический порт)
PoE (в моделях NetXpert NXI-3030P)
Кнопки
Сброс, перезагрузка, восстановление конфигурации
Характеристики питания
Питание HV: 100 … 240 В AC, 50/60 Гц; 110 … 220 В DC (85 … 264 В AC/77 … 300 В DC)
DC: 18 … 72 В DC
48(802.3af): 44 … 51 B
48(802.3at): 51 … 57 B
Разъём питания 5-контактный 5,08 мм
3-контактный 7,62 мм
Мощность потребления <20 Вт (без PoE), <260 Вт (c PoE)
Защита от перегрузки Поддерживает
Резервирование питания Поддержка для варианта DC
Физические характеристики
Корпус Металл
Охлаждение Без вентиляторов
Класс защиты IP40
Размещение DIN-рейка или стена
Температура эксплуатации -40 … +75°С
Температура хранения -40 … +85°С
Влажность 5 … 95% без конденсата
Надёжность
MTBF 1500000 часов
Гарантия 2 года
Промышленные стандарты
Помехоэмиссия EN 55032/CISPR 22, класс A
Электромагнитная совместимость МЭК 61000-4-2 (ЭСР) ±6 кВ (контакт), ±8 кВ (воздух)
МЭК 61000-4-3 (РЭП) 10 В/м (80 МГц … 2 ГГц)
МЭК 61000-4-4 (БПД) порт питания:  ±2 кВ / порт данных: ±1 кВ
МЭК 61000-4-5 (Выброс) порт питания: ±1 кВ, ±2 кВ / порт данных: ±1 кВ
МЭК 61000-4-6 (КП) 10 В (150 кГц … 80 МГц)
Механические МЭК 60068-2-6 (вибрация)
МЭК 60068-2-27 (удар)
МЭК 60068-2-32 (свободное падение)

Информация для заказа

Список моделей

NXI-3030-6T-DC

NXI-3030-2GX-16GE-DC

NXI-3030-6T-HV

NXI-3030-2GX-16T-DC

NXI-3030-8T-DC

NXI-3030-2GX-16T-HV

NXI-3030-8T-HV

NXI-3030-2GX-16GE-HV

NXI-3030-2SFP-8T-DC

NXI-3030-4SFP-16T-DC

NXI-3030-2SFP-8T-HV

NXI-3030-4SFP-16T-HV

NXI-3030-2GX-8T-DC

NXI-3030-4GX-16T-DC

NXI-3030-2GX-8T-HV

NXI-3030-4GX-16T-HV

NXI-3030-4GX-8T-DC

NXI-3030-4GX-16GE-DC

NXI-3030-4GX-8T-HV

NXI-3030-4GX-16GE-HV

NXI-3030-8GE-DC

NXI-3030-8GX-8T-DC

NXI-3030-8GE-HV

NXI-3030-8GX-8T-HV

NXI-3030-2GX-8GE-DC

NXI-3030-8GX-8GE-DC

NXI-3030-2GX-8GE-HV

NXI-3030-8GX-8GE-HV

NXI-3030-4GX-8GE-DC

NXI-3030-12GX-8GE-DC

NXI-3030-4GX-8GE-HV

NXI-3030-12GX-8GE-HV

NXI-3030-16T-DC

NXI-3030P-2GX-4T-48

NXI-3030-16T-HV

NXI-3030P-2GX-4GE-48

NXI-3030-16GE-DC

NXI-3030P-4GX-8T-48

NXI-3030-16GE-HV

NXI-3030P-4GX-8GE-48

NXI-3030-4GX-8T-HV-HV



Расшифровка

NXI-3030 – название серии

HV — 85-264 В AC/77-300 В DC один блок питания

n*T – количество 10/100BaseTX-портов

HV-HV — 85-264 В AC/77-300 В DC два блока питания

n*SFP — количество 100BaseX SFP-портов

DC — 18-72 В DC блок питания с двумя входами

n*GX — количество 100/1000BaseX SFP-портов

48 — 44 … 51 B DC или 51 … 57 В DC блок питания с двумя входами

n*GE — количество 10/100/1000BaseT(X) RJ-45-портов



Информация для заказа предоставлена максимально точно, но НАТЕКС настоятельно рекомендует при выборе модели для Вашего проекта получить подтверждение об актуальности данной модели на весь срок реализации проекта, направив запрос по эл.адресу
или задав вопрос на портале технической поддержки

Программное обеспечение поставляется в комплекте с промышленным коммутатором, стоимость определяется в зависимости от комплектации. Для определения стоимости обратитесь в отдел продаж: info@nateks.ru
