Универсальная кассета FlexGain-R-E (14 платомест)

Универсальная 19″ кассета FlexGain позволяет оператору устанавливать до 14 модулей систем платформы FlexGain (с шириной передней панели 6ТЕ-30,48 мм).

Универсальная кассета имеет полностью пассивные кросс-платы. Питание, аварийная сигнализация и управление осуществляются через установленный модуль ACU или CMU (в модификациях FG-R-W-E и FG-R-PCM/W-E).

В кассеты FG-R-W-E и FG-R-PCM/W-E может быть установлен модуль Ethernet-коммутатора, который позволит производить подключение модулей передачи трафика IP и TDM+IP к сети Ethernet без использования внешних кабелей через интегрированную кассету Ethernet-шину.

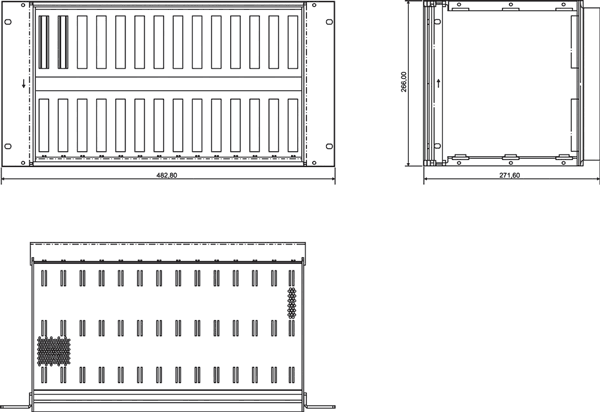

Стандартный каркас кассеты FlexGain имеющий высоту 266 мм (6U) и глубину 272 мм собирается из комплектующих ведущих производителей Западной Германии. Кассета FlexGain обеспечивает защиту от электромагнитных воздействий и отвечает Европейскому стандарту для 19″ конструктивов — SEC 60 297-3.

Универсальная кассета FlexGain-R-E


  • Полностью пассивные кросс-платы
  • Питание, сигнализация и управление через модули ACU, CMU и TCU
  • Встроенная Ethernet-шина на верхней backplain
  • Возможность установки Ethernetкоммутатора с поддержкой функции Layer 2 switch
Технические характеристики свернуть развернуть
Габариты (ШхВхГ) 483х266х272 (248) мм

Вес 3 кг

Число посадочных мест 14

Диапазон входного напряжения -40,5 … -72 В

Макс. ток потребления 8 А

Макс. рассеиваемая мощность устройств в кассете не более 320 Вт

Климатические условия:

температура
относительная влажность

0 … +55°C
5 … 80%

Информация для заказа свернуть развернуть

FG-R-PCM-E

Кассета 19″ (14 платомест), нижняя кросс-плата

FG-R-W-E

FlexGain кассета 19″ (14 платомест), верхняя кросс-плата (без возможности подключения с задней стороны кассеты)

FG-R-PCM/W-E

Универсальная кассета 19″ (14 платомест), верхняя и нижняя кросс-платы
