CWDM-мультиплексор/демультиплексор FlexGain CWDM-2/16
Оптический пассивный CWDM-мультиплексор/демультиплексор FG-CWDM-2/16 предназначен для уплотнения 2 … 16 оптических каналов в два, и до восьми каналов, в одно оптическое волокно. Может содержать дополнительный канал неуплотненной длины волны 1310 нм или 1550 нм, в том числе для управления. Выполнен в конструктиве MiniRack 1U, 19″, так же возможна реализация корпусов по ТЗ заказчика.
Отличительной особенностью систем уплотнения производства НАТЕКС является возможность вариаций длин волн в количестве от 2 до 16 по желанию заказчика.
Оборудование, с которым может применяться
CWDM-мультиплексор/демультиплексор:
- FlexGain FOM4E-RM
- FlexGain FOM16E, V1
- FlexGain FOM16OG, V1
- FlexGain FOM16L2
- FlexGain FOM155L2
- FlexGain FOM2,5GL2
- FlexGain FOM10GL2
Применения
- Metro Ethernet-сети
- Сети доступа
- FTTH-сети
- CATV оптические линии
- Применения «point-to-point»

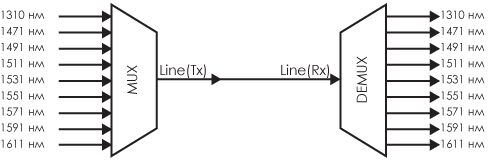

Конфигурация
Спектральная диаграмма
- Комбинированный модуль MUX/DEMUX
- Уплотнение 2 … 16 длин волн
- Два или одно линейное волокно
- Применяется надежная пассивная WDM-технология
- Поддерживает топологии: «Unidirectional» или «bi-directional» кольца или «point-to-point»
- Низкие вносимые потери
- Компактный конструктив
- LC, SC оптические разъемы
|
Параметры |
Min |
Типовое |
Max |
Примечание |
|
|
Диапазон длин волн, нм |
1460~1620 |
||||
|
Центральная длина волны lc, нм |
1471/1491/1511/1531/ 1551/1571/1591/1611 |
||||
|
Ширина оптического канала, нм |
20 |
||||
|
Passband Range |
lc ± 6.5 |
||||
|
Вносимые потери, дБ |
Passband IL |
3.0 |
* |
||
|
MUX/DEMUX pair combined IL |
4.2 |
||||
|
Разделение каналов, дБ |
Adjacent Channel Isolation |
30 |
|||
|
Non-Adjacent Channel Isolation |
40 |
||||
|
PDL, дБ |
0.15 |
||||
|
PMD, Пс |
0,2 |
||||
|
Directivityd, дБ |
50 |
||||
|
Обратные потери, дБ |
45 |
||||
|
Максимальная входная оптическая мощность, мВт |
500 |
||||
|
Рабочая температура, °C |
0 |
+70 |
|||
|
Температура хранения, °C |
-40 |
+85 |
|||
| * Включая потери на разъемах. Все измерения проводились при комнатной температуре | |||||
| Механические параметры | |||||
| Габариты — MiniRack 19″ 1U | |||||
| Тип оптических разъемов — SC/UPC | |||||
| FG-CWDM-1-S | CWDM мультиплексор и демультиплексор, одно волокно, 1 канал. LC оптические разъемы |
| FG-CWDM-2-S | CWDM мультиплексор и демультиплексор, одно волокно, 2а канала. LC оптические разъемы |
| FG-CWDM-2-S-SC | CWDM мультиплексор и демультиплексор, одно волокно, 2а канала. SC оптические разъемы. |
| FG-CWDM-2 | CWDM мультиплексор и демультиплексор, два волокна, 2а канала. LC оптические разъемы |
| FG-CWDM-4 | CWDM мультиплексор и демультиплексор, два волокна, 4е канала. LC оптические разъемы |
| FG-CWDM-4 (1310) | CWDM мультиплексор и демультиплексор, два волокна, 4е канала с доп. каналом 1310 нм. LC оптические разъемы |
| FG-CWDM-4-S | CWDM мультиплексор и демультиплексор, одно волокно, 4е канала. LC оптические разъемы |
| FG-CWDM-8 | CWDM мультиплексор и демультиплексор, два волокна, 8мь каналов. LC оптические разъемы |
| FG-CWDM-8 (1310) | CWDM мультиплексор и демультиплексор, два волокна, 8мь каналов, с доп. каналом 1310 нм. LC оптические разъемы |
| FG-CWDM-8-S | CWDM мультиплексор и демультиплексор, одно волокно, 8мь каналов. LC оптические разъемы |
| FG-CWDM-16 | CWDM мультиплексор и демультиплексор, два волокна, 16ть каналов. LC оптические разъемы |
| FG-CWDM-16(1310) | CWDM мультиплексор и демультиплексор, два волокна, 16ть каналов, с доп. каналом 1310 нм. LC оптические разъемы |
| FG-CWDM-4-SC | CWDM мультиплексор и демультиплексор, два волокна, 4е канала. SC оптические разъемы |
| FG-CWDM-4 (1310)-SC | CWDM мультиплексор и демультиплексор, два волокна, 4е канала с доп. каналом 1310 нм. SC оптические разъемы |
| FG-CWDM-4-S-SC | CWDM мультиплексор и демультиплексор, одно волокно, 4е канала. SC оптические разъемы |
| FG-CWDM-8-SC | CWDM мультиплексор и демультиплексор, два волокна, 8мь каналов. SC оптические разъемы |
| FG-CWDM-8 (1310)-SC | CWDM мультиплексор и демультиплексор, два волокна, 8мь каналов, с доп. каналом 1310 нм. SC оптические разъемы |
| FG-CWDM-8-S-SC | CWDM мультиплексор и демультиплексор, одно волокно, 8мь каналов. SC оптические разъемы |
| FG-CWDM-16-SC | CWDM мультиплексор и демультиплексор, два волокна, 16ть каналов. SC оптические разъемы |
| FG-CWDM-8-EP | Терминальный модуль CWDM ввода/вывода восьми каналов для двухволоконного тракта с портом расширения .LC оптические разъемы |
| FG-CWDM-4 -EP | Терминальный модуль CWDM ввода/вывода четырех каналов для двухволоконного тракта, с портом расширения.LC оптические разъемы |
| FG-CWDM-2 -EP | Терминальный модуль CWDM ввода/вывода двух каналов для двухволоконного тракта с портом расширения.LC оптические разъемы |
Информация для заказа предоставлена максимально точно, но НАТЕКС настоятельно рекомендует при выборе модели для Вашего проекта получить подтверждение об актуальности данной модели на весь срок реализации проекта, направив запрос по эл.адресу
или задав вопрос на портале технической поддержки
