FlexGain FOM16OG, AD, FlexGain FOM16OG, AD/AC/DC

Мультиплексоры FlexGain FOM-16OG, AD и FlexGain FOM-16OG, AD/AC/DC предназначены для передачи от 4 до 16 потоков Е1 и Ethernet-трафика со скоростью до 1 Гбит/с по одному или двум оптическим волокнам или от 4 до 16 потоков Е1 и Ethernet-трафика со скоростью до 2 Гбит/с по двум оптическим волокнам в режиме точка-точка.

Основной особенностью мультиплексоров FlexGain FOM-16OG, AD и FlexGain FOM-16OG, AD/AC/DC является высокая скорость передачи информации в оптическом тракте, которая позволяет передавать 2 канала Gigabit Ethernet одновременно. Это дает возможность для передачи физически независимых каналов Gigabit Ethernet для разделения трафика цифрового телевидения и интернет, СОРМ или субаренды канала связи одновременно. При такой схеме включения в мультиплексоре задействован механизм защиты 1:1, то есть при прерывании связи по одному из оптических трактов будет передаваться наиболее приоритетный трафик. Также мультиплексор поддерживает функцию Add/Drop, которая позволяет мультиплексору работать в схемах связи «линия» и «кольцо» с выделением/добавлением любого количества доступных интерфейсов E1 и GE. Для корректной работы каналов Е1 в мультиплексоре FlexGain FOM16OG, AD предусмотрена возможность подключения сигнала внешней синхронизации.

Для обеспечения гибкости и наилучшей экономической эффективности во FlexGain FOM16OG, AD и FlexGain FOM-16OG, AD/AC/DC применяются SFP-приемопередатчики, которые позволяют выбирать тот или иной тип приемопередатчика в зависимости от длины и состояния оптической линии. Встроенный Ethernet-коммутатор позволяет обрабатывать VLAN-пакеты с признаком двойного тегирования (Q in Q), поддерживает IEEE 802. 1p и функцию MDIX для каждого Ethernet-порта.

Управление мультиплексорами FlexGain FOM-16OG, AD и FlexGain FOM-16OG, AD/AC/DC — осуществляется при помощи CLI, Telnet, SNMP и Web-интерфейса. Для облегчения эксплуатации созданных на базе данного оборудования линий связи в мультиплексорах реализован канал служебной связи (EOW).

Мультиплексоры производятся в конструктиве MiniRack высотой 1U, FlexGain FOM-16OG, AD использует питание от источника постоянного тока с напряжением -36..-72 В, мультиплексор FlexGain FOM-16OG, AD/AC/DC имеет универсальное питание -36..-72 В/~90..~260 В, 47..63 Гц.


  • Экономически эффективное решение
  • 4/8/12/16 интерфейсов E1 120 Ом
  • 2 Giga Ethernet Combo full-duplex порта с обработкой VLAN с общей скоростью 2 Гбит/с с поддержкой функций LLCF и LLR
  • Функция Add/Drop для Е1 и GE-портов
  • Функции RSTP/MSTP
  • Вход внешнего синхросигнала
  • Канал служебной связи
  • Сервисный USB-интерфейс для сохранения и загрузки настроек мультиплексора
  • Управление CLI, Telnet, SNMP, Web
  • 2 агрегатных SFP-интерфейса
  • Удвоенная полоса пропускания 2 Гбит/с с резервированием приоритетного трафика
  • 1+0, 1:1 резервирование оптического тракта с системой автоматического гашения лазера
Схема применения свернуть развернуть
Схемы применения

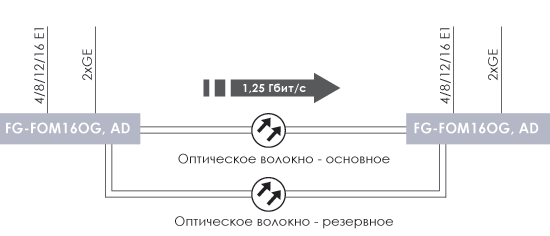

«Точка-Точка» с резервированием оптического тракта (1+1)
Схема применения

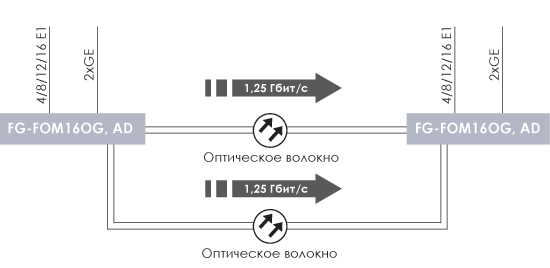

«Точка-Точка» с удваиванием полосы пропускания оптического тракта (1:1)
Схема применения

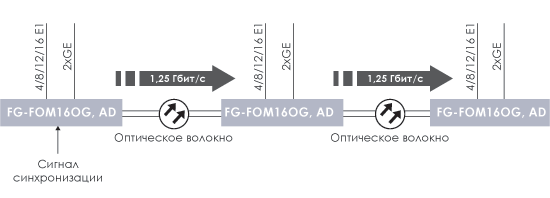

«Линия»
Схема применения

«Плоское кольцо» (для Е1 предусмотрено прописывание резервного пути и переключение в течение 50 мс, Ethernet — MSTP/RSTP)
Схема применения



Технические характеристики свернуть развернуть

Интерфейс E1

Скорость

2,048 Мбит/с ± 50 ppm

Линейный код

HDB3

Маска

в соответствии с ITU-T G.703

Волновое сопротивление

120 Oм

Джиттер

в соответствии с ITU-T G.823

Разъем интерфейса E1

RJ-45 (120 Oм)

Интерфейс Ethernet

Пропускная способность

2×1 Гбит/с

Размер таблицы MAC-адресов

8 К

Поддерживаемые протоколы

IEEE 802.3, IEEE 802.3u, IEEE 802.3x

Количество VLAN

4096

Тип VLAN

IEEE 802.1q Port-based, Q in Q

Ethernet QoS

IEEE 802.1p, DSCP, Bandwidth Control

Источник питания

DC

-36 … -72 В (FG-FOM-16OG, AD)

AC

90 … 260 В; 47 … 63 Гц (FG-FOM-16OG, AD/AC/DC)

Потребляемая мощность

не более 30 Вт

Рабочая среда и EMI/EMC

EMI/EMC совместимость

FCC Class A part 15B, EN55082-1, EN55022, CE, RoHS

Диапазон рабочих температур

0 … +60°C

Влажность

5 … 90%, без образования конденсата

Массогабаритные характеристики

Габариты (ШxВxГ)

482×44,5×300 мм

Масса

3,5 кг

Информация для заказа свернуть развернуть

FG-FOM4E-RM-4E1

Модуль расширения 4E1 для мультиплексоров FG-FOM4E-RM, V1 и FG-FOM-16OG,AD

FG-FOM-16OG, AD

Оптический мультиплексор для передачи двух интерфейсов GE и 4 потоков Е1, расширение до 16 модулями FG-FOM4E-RM-4E1. Два оптических интерфейса с поддержкой функции add/drop. Конструктив minirack 1U 19”. Питание -48В .. -72В. Модули SFP в комплект не входят

FG-FOM-16OG, AD/AC/DC

Оптический мультиплексор для передачи двух интерфейсов GE и 4 потоков Е1, расширение до 16 модулями FG-FOM4E-RM-4E1. Два оптических интерфейса с поддержкой функции add/drop. Конструктив minirack 1U 19”. Питание AC/DC. Модули SFP в комплект не входят
