CWDM-мультиплексор/демультиплексор FlexGain CWDM-2/16

CWDM-мультиплексор/демультиплексор FlexGain CWDM-2/16

Оптический пассивный CWDM-мультиплексор/демультиплексор FG-CWDM-2/16 предназначен для уплотнения 2 … 16 оптических каналов в два, и до восьми каналов, в одно оптическое волокно.

Info Product

Категории: ,

Описание

  • Комбинированный модуль MUX/DEMUX
  • Уплотнение 2 … 16 длин волн
  • Два или одно линейное волокно
  • Применяется надежная пассивная WDM-технология
  • Поддерживает топологии: «Unidirectional» или «bi-directional» кольца или «point-to-point»
  • Низкие вносимые потери
  • Компактный конструктив
  • LC, SC оптические разъемы

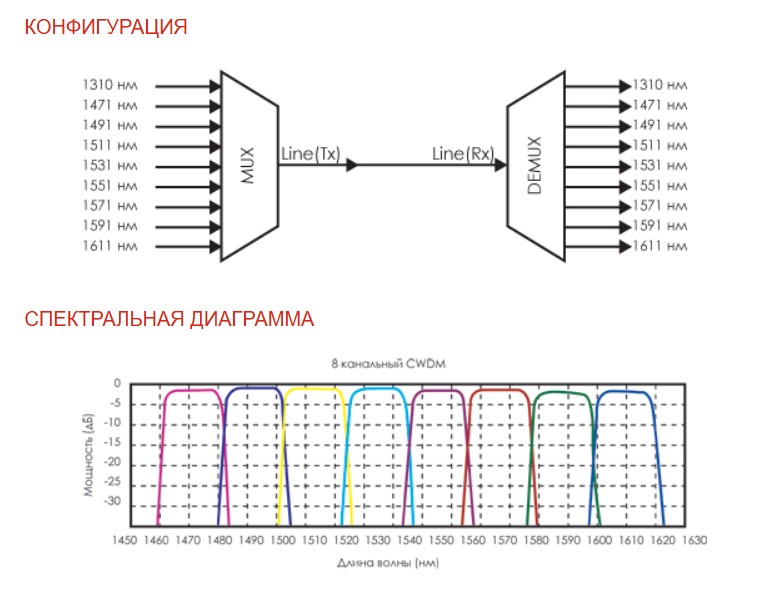

FG-CWDM-2/16 может содержать дополнительный канал неуплотненной длины волны 1310 нм или 1550 нм, в том числе для управления. Выполнен в конструктиве MiniRack 1U, 19″, так же возможна реализация корпусов по ТЗ заказчика.

Отличительной особенностью систем уплотнения производства НАТЕКС является возможность вариаций длин волн в количестве от 2 до 16 по желанию заказчика.

Оборудование, с которым может применяться
CWDM-мультиплексор/демультиплексор:

Применения
  • Metro Ethernet-сети
  • Сети доступа
  • FTTH-сети
  • CATV оптические линии
  • Применения «point-to-point»

Описание

Параметры

Min

Типовое

Max

Примечание
Диапазон длин волн, нм

1460~1620
Центральная длина волны lc, нм

1471/1491/1511/1531/ 1551/1571/1591/1611
Ширина оптического канала, нм

20
Passband Range

lc ± 6.5
Вносимые потери, дБ Passband IL

3.0

*
MUX/DEMUX pair combined IL

4.2
Разделение каналов, дБ Adjacent Channel Isolation

30
Non-Adjacent Channel Isolation

40
PDL, дБ

0.15
PMD, Пс

0,2
Directivityd, дБ

50
Обратные потери, дБ

45
Максимальная входная оптическая мощность, мВт

500
Рабочая температура, °C

0

+70
Температура хранения, °C

-40

+85
* Включая потери на разъемах. Все измерения проводились при комнатной температуре
Механические параметры
Габариты — MiniRack 19″ 1U
Тип оптических разъемов — SC/UPC

Информация для заказа

FG-CWDM-1-S CWDM мультиплексор и демультиплексор, одно волокно, 1 канал. LC оптические разъемы
FG-CWDM-2-S CWDM мультиплексор и демультиплексор, одно волокно, 2а канала. LC оптические разъемы
FG-CWDM-2-S-SC CWDM мультиплексор и демультиплексор, одно волокно, 2а канала. SC оптические разъемы.
FG-CWDM-2 CWDM мультиплексор и демультиплексор, два волокна, 2а канала. LC оптические разъемы
FG-CWDM-4 CWDM мультиплексор и демультиплексор, два волокна, 4е канала. LC оптические разъемы
FG-CWDM-4 (1310) CWDM мультиплексор и демультиплексор, два волокна, 4е канала с доп. каналом 1310 нм. LC оптические разъемы
FG-CWDM-4-S CWDM мультиплексор и демультиплексор, одно волокно, 4е канала. LC оптические разъемы
FG-CWDM-8 CWDM мультиплексор и демультиплексор, два волокна, 8мь каналов. LC оптические разъемы
FG-CWDM-8 (1310) CWDM мультиплексор и демультиплексор, два волокна, 8мь каналов, с доп. каналом 1310 нм. LC оптические разъемы
FG-CWDM-8-S CWDM мультиплексор и демультиплексор, одно волокно, 8мь каналов. LC оптические разъемы
FG-CWDM-16 CWDM мультиплексор и демультиплексор, два волокна, 16ть каналов. LC оптические разъемы
FG-CWDM-16(1310) CWDM мультиплексор и демультиплексор, два волокна, 16ть каналов, с доп. каналом 1310 нм. LC оптические разъемы
FG-CWDM-4-SC CWDM мультиплексор и демультиплексор, два волокна, 4е канала. SC оптические разъемы
FG-CWDM-4 (1310)-SC CWDM мультиплексор и демультиплексор, два волокна, 4е канала с доп. каналом 1310 нм. SC оптические разъемы
FG-CWDM-4-S-SC CWDM мультиплексор и демультиплексор, одно волокно, 4е канала. SC оптические разъемы
FG-CWDM-8-SC CWDM мультиплексор и демультиплексор, два волокна, 8мь каналов. SC оптические разъемы
FG-CWDM-8 (1310)-SC CWDM мультиплексор и демультиплексор, два волокна, 8мь каналов, с доп. каналом 1310 нм. SC оптические разъемы
FG-CWDM-8-S-SC CWDM мультиплексор и демультиплексор, одно волокно, 8мь каналов. SC оптические разъемы
FG-CWDM-16-SC CWDM мультиплексор и демультиплексор, два волокна, 16ть каналов. SC оптические разъемы
FG-CWDM-8-EP    Терминальный модуль CWDM ввода/вывода восьми каналов для двухволоконного тракта с портом расширения .LC оптические разъемы
FG-CWDM-4 -EP    Терминальный модуль CWDM ввода/вывода четырех   каналов для двухволоконного тракта, с портом расширения.LC оптические разъемы
FG-CWDM-2 -EP  Терминальный модуль CWDM ввода/вывода двух каналов для двухволоконного тракта с портом расширения.LC оптические разъемы



Информация для заказа предоставлена максимально точно, но НАТЕКС настоятельно рекомендует при выборе модели для Вашего проекта получить подтверждение об актуальности данной модели на весь срок реализации проекта, направив запрос по эл.адресу
или задав вопрос на портале технической поддержки
